不銹鋼蝕刻工藝是一種通過(guò)化學(xué)或物理方法在不銹鋼表面進(jìn)行選擇性腐蝕，從而形成精密圖案或文字的技術(shù)。該工藝廣泛應(yīng)用于裝飾、電子、醫(yī)療器械、工業(yè)標(biāo)牌等領(lǐng)域。以下是詳細(xì)的不銹鋼蝕刻工藝流程和關(guān)鍵要點(diǎn)：

一、主要工藝流程
1. 表面預(yù)處理
清潔脫脂：去除不銹鋼表面的油污、氧化層（常用堿性溶液或有機(jī)溶劑）。
拋光/拉絲：根據(jù)需求對(duì)基材進(jìn)行表面處理（如鏡面、霧面等）。
烘干：確保表面完全干燥，避免影響后續(xù)涂層附著力。

2. 涂覆光刻膠
感光膠/抗蝕膜：通過(guò)噴涂、滾涂或絲網(wǎng)印刷將光敏膠均勻覆蓋在不銹鋼表面。
預(yù)烘：低溫烘干（6080℃）使膠層固化。

3. 曝光與顯影
紫外曝光：將設(shè)計(jì)好的圖案菲林膜覆蓋在表面，紫外線照射使曝光區(qū)域膠層硬化。
顯影：用堿性溶液（如碳酸鈉）溶解未曝光部分，露出需蝕刻的金屬區(qū)域。

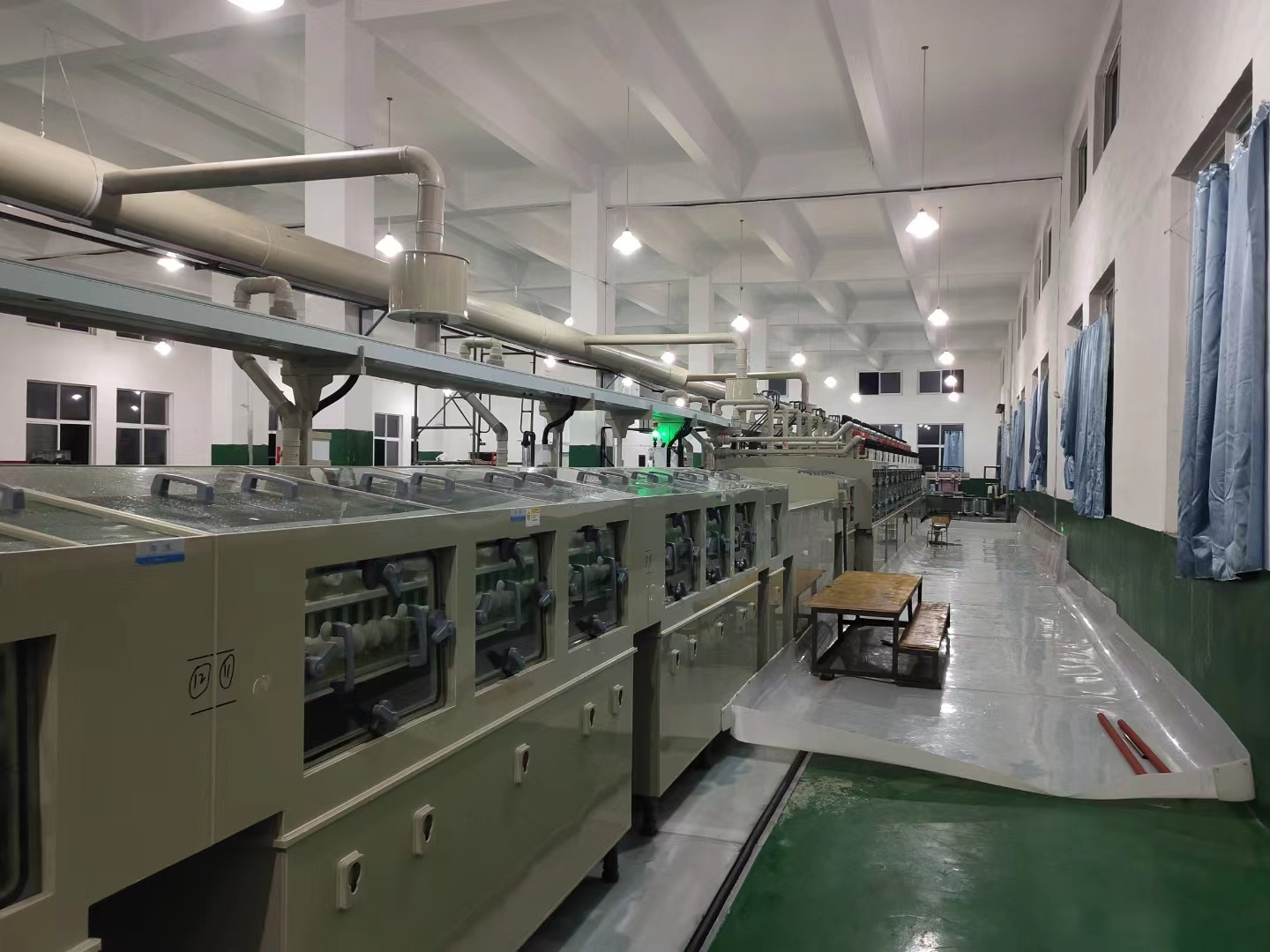

4. 蝕刻
化學(xué)蝕刻：常用三氯化鐵（FeCl?）、硝酸（HNO?）或鹽酸（HCl）溶液腐蝕暴露的金屬區(qū)域，控制濃度、溫度和時(shí)間（通常3050℃）。
電解蝕刻：通過(guò)電流加速腐蝕，精度更高，適合復(fù)雜圖案。

5. 去膠與清洗
用氫氧化鈉溶液或?qū)Ｓ脛冸x劑去除剩余光刻膠。
高壓水沖洗并中和殘留酸堿，防止二次腐蝕。

6. 后處理
拋光/噴砂：修飾蝕刻區(qū)域邊緣。
著色/電鍍：可選步驟，如PVD鍍膜、電泳涂裝等增強(qiáng)美觀性。

二、關(guān)鍵工藝參數(shù)
蝕刻液選擇：
三氯化鐵（常用，成本低，但需控制再生處理）。
酸性混合液（如HNO?+HF，適用于高精度但腐蝕性強(qiáng)）。
溫度控制：2050℃（過(guò)高導(dǎo)致側(cè)蝕嚴(yán)重，過(guò)低效率低）。
時(shí)間控制：根據(jù)深度調(diào)整（通常0.010.5mm）。

三、常見(jiàn)問(wèn)題與解決方案
1. 側(cè)蝕（Undercut）
原因：蝕刻時(shí)間過(guò)長(zhǎng)或濃度過(guò)高。
解決：優(yōu)化掩膜精度、調(diào)整蝕刻液參數(shù)或采用電解蝕刻。

2. 圖案模糊
原因：曝光不足或顯影不徹底。
解決：加強(qiáng)菲林膜與基材的貼合度，校準(zhǔn)曝光時(shí)間。

3. 表面粗糙
原因：蝕刻液雜質(zhì)或金屬晶間腐蝕。
解決：過(guò)濾蝕刻液，添加緩蝕劑（如硫脲）。

四、應(yīng)用場(chǎng)景
裝飾行業(yè)：電梯面板、奢侈品LOGO、藝術(shù)浮雕。
工業(yè)部件：精密濾網(wǎng)、微流道芯片、傳感器元件。
電子領(lǐng)域：電路板屏蔽罩、接觸片。

五、環(huán)保與安全
廢液處理：蝕刻液需中和沉淀（如用石灰中和酸性廢液），回收金屬離子。
防護(hù)措施：操作時(shí)穿戴防酸手套、護(hù)目鏡，確保通風(fēng)良好。

通過(guò)精準(zhǔn)控制參數(shù)和掩膜設(shè)計(jì)，不銹鋼蝕刻工藝可實(shí)現(xiàn)微米級(jí)精度，滿(mǎn)足高附加值產(chǎn)品的需求。如想了解更多樣品，可點(diǎn)擊不銹鋼標(biāo)牌?查看！
